速率位置转台，具有单轴或双轴结构，能够实现精确位置定位和速率回转运动，是角度测量和惯性导航设备性能测试的基础设备。与目标模拟器，平行光管、图像采集器组成综合测试系统，可以对光学镜头的畸变、MTF、弥散斑等参数，成像相机的内/外方位元素、视场角，CCD拼接精度等参数进行测试。中心现有速率位置转台2台，技术性能如下。
| 名称与型号 |
主要技术指标 |
用途 |
|

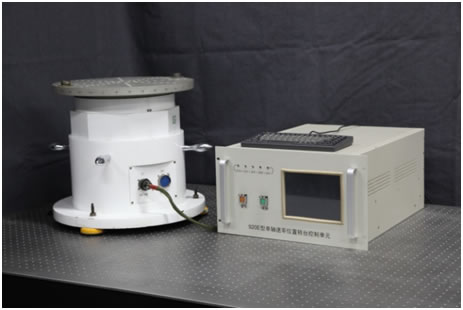

920E单轴速率位置转台 |
负载最大重量：40kg
台面直径：Φ450mm
主轴定位精度：±2″
主轴定位重复性：≤±1″
主轴速率范围：±0.01°/S～±40°/S |
1）精密定位和速率回转；
2）光学镜头的畸变、MTF、弥散斑等参数，成像相机的内/外方位元素、视场角，CCD拼接精度等参数测试 |
|

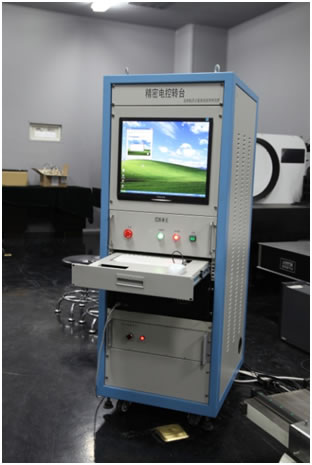

GDW2-XA-2精密电控转台 |
负载最大重量：46kg
台面：1000mm×400mm
主轴定位精度：±3″
主轴定位重复性：≤±1″ |
|
存放地点：一楼弱目标实验室
联系人：昌明 联系方式：029-88880176
