频率时间测量系统
2012-08-17 | 编辑: | 【  【打印】【关闭】

主要功能:

可为靶场光电测量设备、航天项目和科研提供高稳定度和高准确度的时间频率基准;可以对频率和时间信号的各种技术参数进行测试、计量、标定和评判。

技术指标:

频率稳定度:<1×10-12 (t=100s)   <1×10-11 (t=10s)

输出参考频率: 10MHz正弦波 0.5Vrms 50Ω 5路

       5MHz 正弦波 0.5Vrms  50Ω 1路

        1pps脉冲   TTL电平  50Ω 1路

被测频标:1MHz、2 MHz、2.5 MHz、5 MHz、10 MHz

参考频标:5 MHz、10 MHz

参考频标与被测频标间允许最大相对频偏: ≤1×10-6

比对不确定度δy(τ):1×10-10/0.01s,   1×10-11/0.1s,  1×10-12/1s

            2×10-13/10s, 3×10-14/100s

IRIG-B码输出: B(AC)码 2路 ,B(DC)码 TTL 2路

        B(DC)码 V.11接口 3路。

        32位并行时间码(BCD码)2路

输入IRIG-B码: B(AC)码1路,B(DC)TTL码1路

        B(DC)V.11码1路

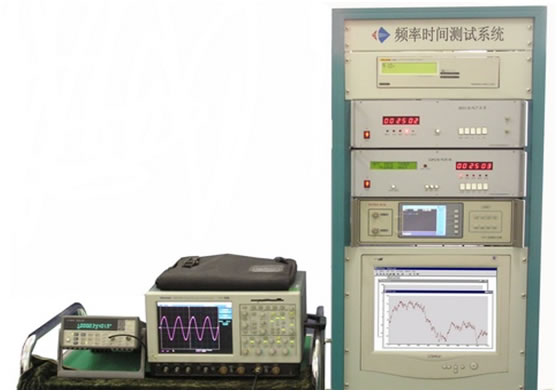

系统组成:该系统由高稳定度铷原子钟(FLUKE910R)、频标比对器(数英PO7D-2)、IRIG-B码产生器及IRIG-B码终端等几部分构成。

存放地点:检测中心二楼电联调室

联系人:龙江波   联系方式:029-88880176
