芯片制造流程是一个复杂且精细的过程，涉及多个关键步骤和高度专业化的技术。芯片制造分为三大步骤，分别是芯片设计、芯片制造、封装测试。

一、芯片设计

设计：芯片制造的第一步是进行设计。设计师根据芯片应用的需求，使用专业的电子设计自动化(EDA)工具来实现电路图的设计和布局。设计过程中需要考虑性能要求、功耗、尺寸等因素。

高通、苹果、英伟达、AMD、联发科，这些大名鼎鼎的公司都是芯片设计公司。

芯片设计，首先设定芯片的目的，分为三类，逻辑芯片、储存芯片、功率芯片，编写芯片细节，形成一份完整的HDL code，其次，把代码转化成图，EDA软件可以将这份HDL code 一键变成逻辑电路图，再把逻辑电路图通过EDA软件变成物理电路图，最后将物理电路图制作成光掩模。

二、晶圆制造

硅原料提纯：芯片的基础材料是硅，通常从沙子中提取。沙子中的二氧化硅经过高温熔炼等工艺，提纯为高纯度的电子级硅。

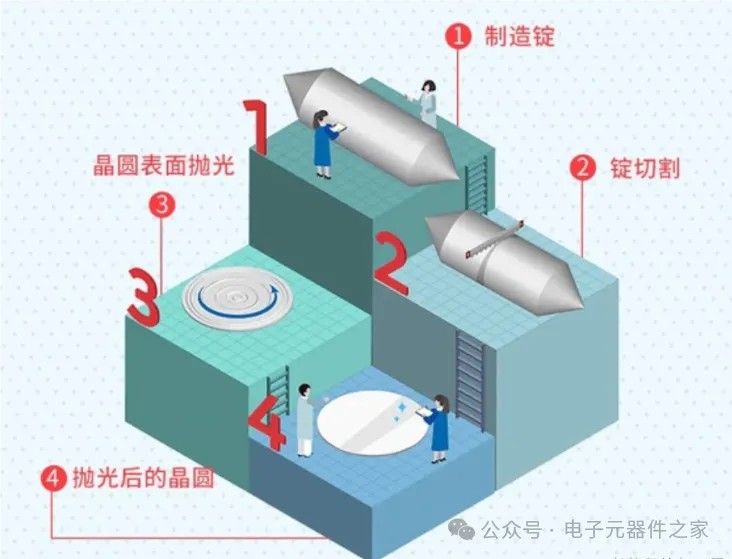

拉晶：将提纯后的硅熔化成液体，再通过提拉法等方法，缓慢拉制成单晶硅锭。

切片：使用金刚石锯等精密工具，将单晶硅锭切割成一定厚度的薄片，这些薄片就是晶圆。

研磨与抛光：对晶圆表面进行研磨和抛光处理，以获得光洁、平整的表面，便于后续工艺的进行。

三、光刻与蚀刻

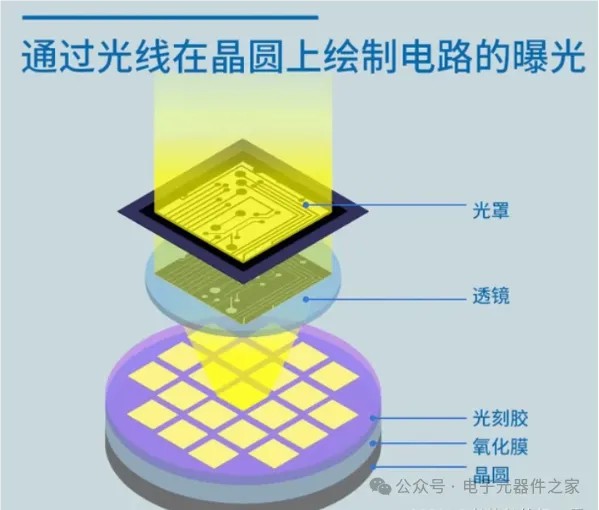

光刻：在晶圆表面涂上一层光刻胶，然后通过光刻机将电路图案投影到光刻胶上。光刻胶在光照下会发生化学反应，形成与电路图案相对应的图形。

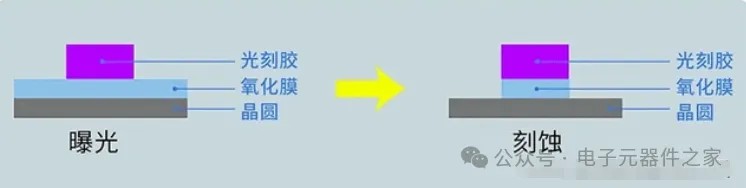

显影与蚀刻：使用显影剂去除光刻胶的未曝光部分，暴露出晶圆表面的特定区域。然后，使用化学溶液或等离子体对暴露的区域进行蚀刻，形成电路结构。

四、离子注入与薄膜沉积

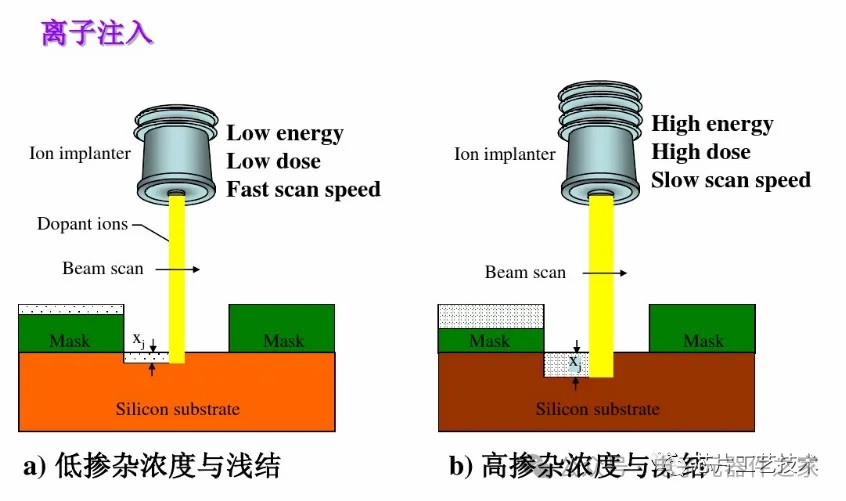

离子注入：通过离子注入机，将特定种类的离子（如硼、磷等）注入到晶圆表面的特定区域，以改变这些区域的导电性，形成PN结等结构。

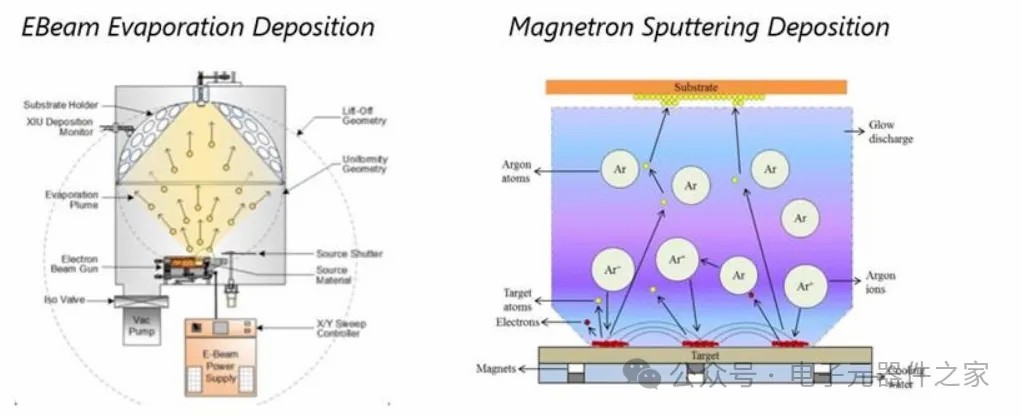

薄膜沉积：使用化学气相沉积(CVD)、物理气相沉积(PVD)等方法，在晶圆表面沉积一层或多层薄膜。这些薄膜可以是金属、氧化物、氮化物等，用于形成电路中的导线、绝缘层等结构。

五、退火与清洗

退火处理：在高温环境下对晶圆进行退火处理，以去除应力、提高电性能，并促进离子在晶圆中的扩散。

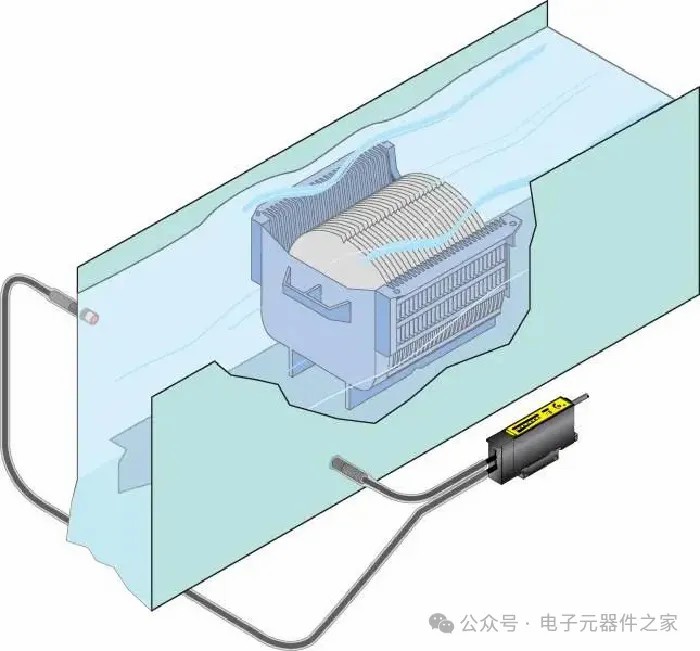

清洗：使用高纯度的化学溶液对晶圆进行清洗，以去除表面残留的杂质和污染物。

六、封装与测试

封装：将制造完成的芯片固定在封装基板上，并连接引脚，以保护芯片并提供与外部电路的连接接口。

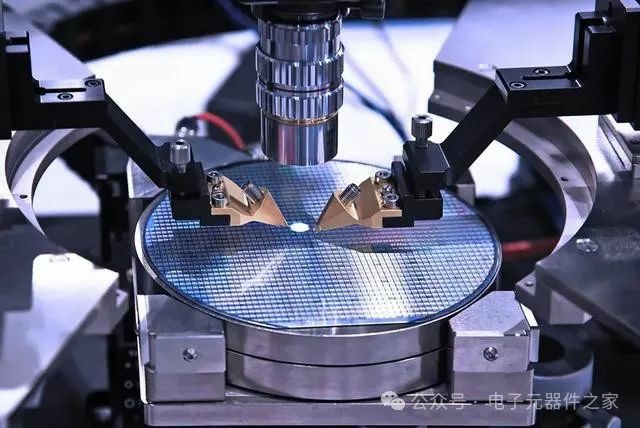

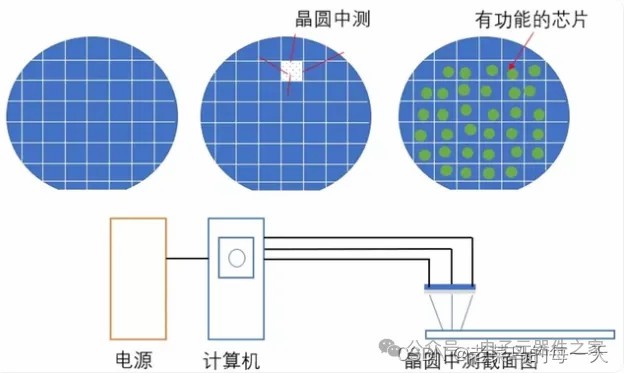

测试：对封装后的芯片进行严格的测试，包括功能测试、性能测试和可靠性测试等，以确保芯片的质量和可靠性。只有通过测试的芯片才会被销售和使用。

七、总结

芯片制造流程是一个高度复杂且精细的过程，涉及多个关键步骤和高度专业化的技术。从芯片设计到封装测试，每一步都需要精确控制和严格管理，以确保芯片的性能和质量。随着科技的不断发展，芯片制造工艺也在不断进步和创新，以适应日益增长的市场需求和技术挑战。

原创:电子元器件之家
